ロータリーモーター：次世代精密モーションの中核技術

ロボティクス、医療機器、半導体製造装置など、精密な動作制御が求められる最先端分野において、モーション制御技術は日々進化を遂げています。その中でも、Celera Motionのロータリーモーターは、コンパクトで高性能なモーションソリューションとして、世界中のエンジニアから高い評価を受けています。

製品概要：Omni™・Agility™・Infinity™シリーズ

Celera Motionが提供するロータリーモーターは、フレームレス構造を採用しており、設計の自由度と統合性に優れています。特に以下の3シリーズは、用途に応じた最適な性能を提供します

• Omni™シリーズ：高トルク・低コギング設計で、滑らかな動作が求められる医療用ロボットや精密機器に最適。
• Agility™シリーズ：薄型・軽量設計で、スペース制約のあるアプリケーションに理想的。
• Infinity™シリーズ：高効率・高出力で、産業用オートメーションや半導体製造装置に対応。

これらのモーターは、永久磁石三相リング構造を採用しており、優れたトルク密度と熱管理性能を実現しています。

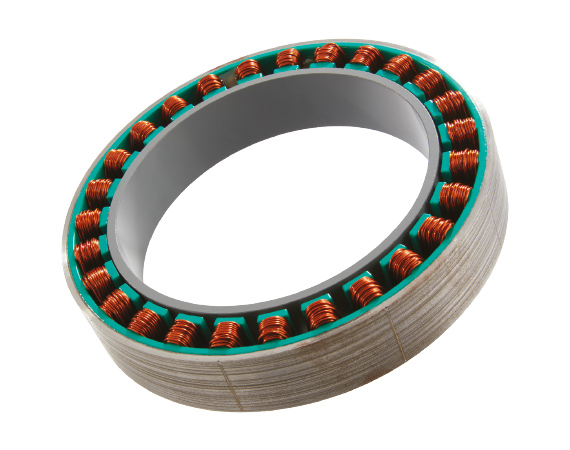

Omni™＋　シリーズ　Motor

詳細仕様ページ：チラシ（英文）、CADダウンロード

	60mm モデル	70mm モデル	100mm モデル	130mm モデル
連続トルク	0.446 ~ 1.50 Nm	0.623 ~ 1.92 Nm	1.91 ~ 5.53 Nm	4.08 ~ 12.5 Nm
ピークトルク	0.900 ~ 5.36 Nm	1.53 ~ 7.10 Nm	4.12 ~ 16.3 Nm	9.97 ~ 41.2 Nm
直径 （ステーター 外径）	60 mm	70 mm	100 mm	130 mm
スルーホール （ローター 内径）	31 mm	38 mm	60 mm	78 mm

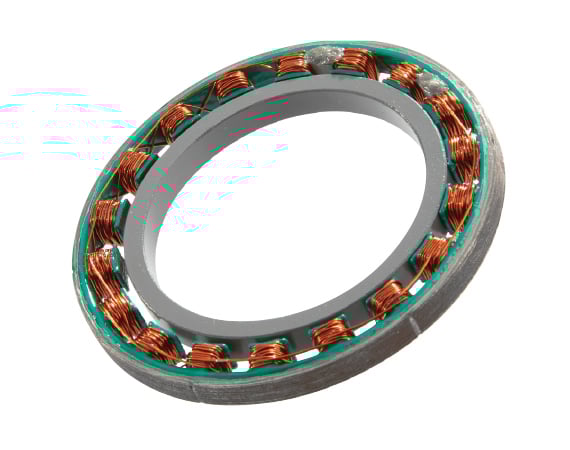

Omni™シリーズ　Motor – ULT

詳細仕様ページ：チラシ（英文）、CADダウンロード

連続トルク	0.04 ~ 6.58 Nm
ピークトルク	0.12 ~ 19.74 Nm
直径（ステーター 外径）	25 ~ 165 mm
スルーホール（ローター 内径）	11.6 ~ 109.2 mm

Omni™シリーズ　– UTH

詳細仕様ページ：チラシ（英文）、CADダウンロード

連続トルク	0.53 ~ 4.56 Nm
ピークトルク	1.61 ~ 13.70 Nm
直径（ステーター 外径）	63 ~ 127 mm
スルーホール（ローター 内径）	12.68 ~ 53.34 mm

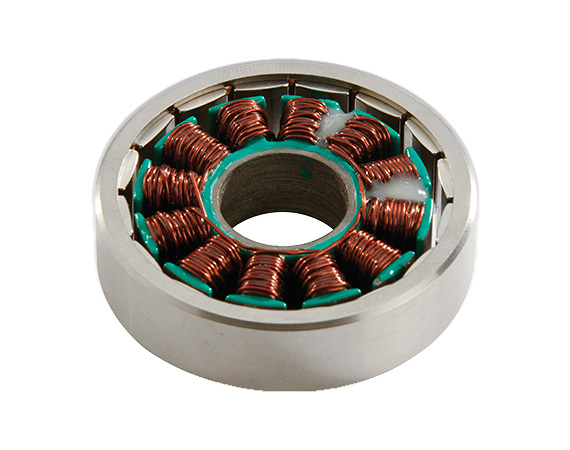

Omni™ シリーズ UTO

詳細仕様ページ：チラシ（英文）、CADダウンロード

構成	外側回転
連続トルク	0.01～8.2Nm
ピークトルク	0.03～24.6Nm
直径（ローター 外径）	0.03～24.6mm
スルーホール（ステーター 内径）	9～100mm
最高速度	10,000rpmまで

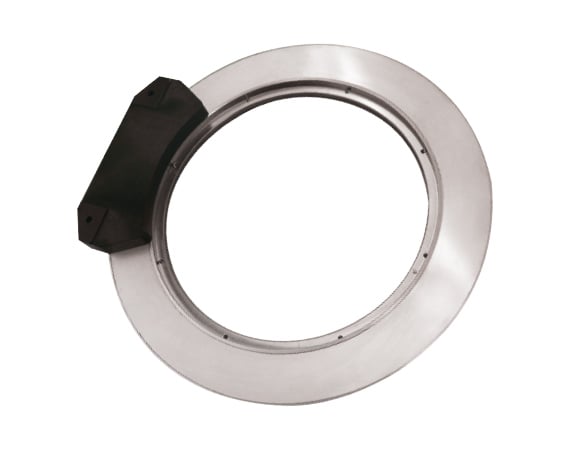

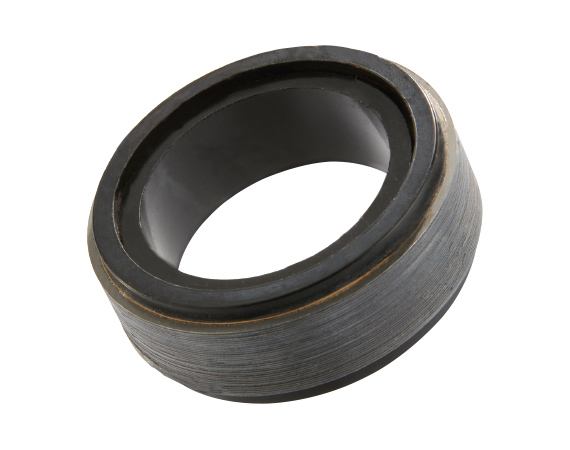

Agility™シリーズ

詳細仕様ページ：チラシ（英文）、CADダウンロード

連続トルク	0.04～9.06 Nm
ピークトルク	0.12～27.20 Nm
直径（ステーター 外径）	18.97～225.25 mm
スルーホール（ローター 内径）	5～190.50 mm
ステーターの長さ	19.81～62.27 mm
極数	6～64

Infinity™シリーズ

詳細仕様ページ：チラシ（英文）、CADダウンロード

連続トルク	0.65～63Nm
ピークトルク	1.95～190Nm
外径	112～765mm
高さ（軸長）	20～40mm
ピーク電流	3.4～6.6 アンペア

特長とメリット

• フレームレス設計：機構への組み込みが容易で、カスタムアプリケーションに最適。
• 高トルク密度：小型ながら強力な駆動力を提供。
• 低コギング・高精度：滑らかな回転と高い位置決め精度。
• 熱管理性能：高出力でも安定した動作を維持。

主な用途

Celera Motionのロータリーモーターは、以下のような分野で活躍しています

• 医療用ロボット（手術支援、診断装置）
• 精密測定機器
• 半導体製造装置
• 産業用ロボット
• 宇宙・通信機器（衛星搭載機器など）

日本市場への展開

Celera Motionは、米Novanta Inc.のモーションコントロール部門として2015年に設立され、日本国内ではノヴァンタ・ジャパンが窓口となり、東京・名古屋を拠点に営業・技術サポートを提供しています

日本の製造業や医療分野においても、同社の製品は高精度・高信頼性を求める現場で広く採用されています。

導入をご検討の方は、ぜひ弊社までお問い合わせください。
